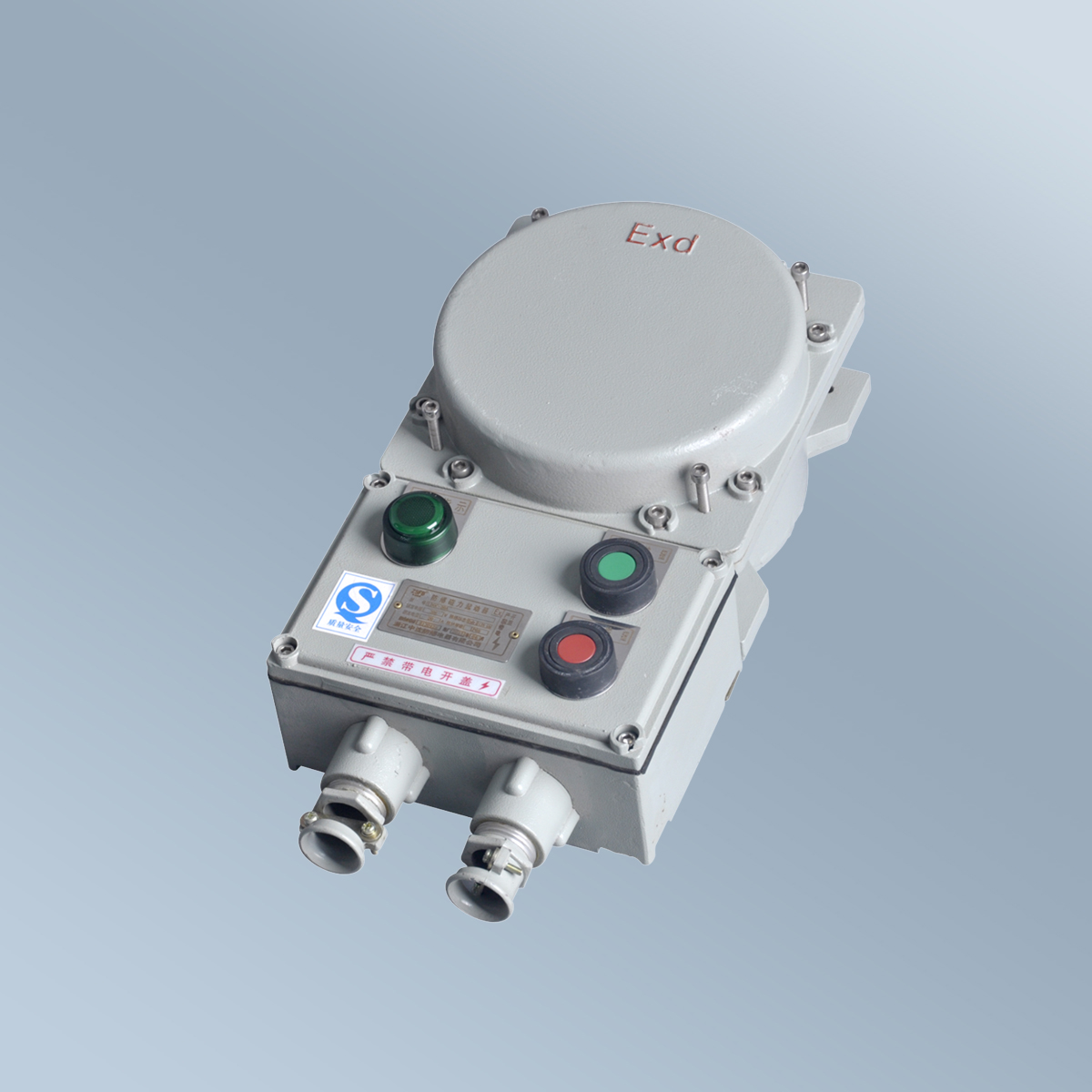

LBQC53 系列HJ04DC海角论坛电磁起动器 （IIB、IIC）

LBQC53 系列HJ04DC海角论坛电磁起动器 （IIB、IIC） LBQC53 系列HJ04DC海角论坛电磁起动器 （IIB、IIC）

LBQC53 系列HJ04DC海角论坛电磁起动器 （IIB、IIC）

HJ04DC海角论坛标志： Exde Ⅱ CT6 Gb/DIPA21TA, T6
防护等级： IP65
pdf文件下载：点击下载

适用范围


> 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石油平台、油轮等场所；
> 适用于爆炸性气体环境 1 区、2 区场所。
> 适用于ⅡA、ⅡB、ⅡC 类爆炸性气体环境。
> 适用于可燃性粉尘环境 21 区、22 区场所；
> 适用于 T1~T6 组温度组别。

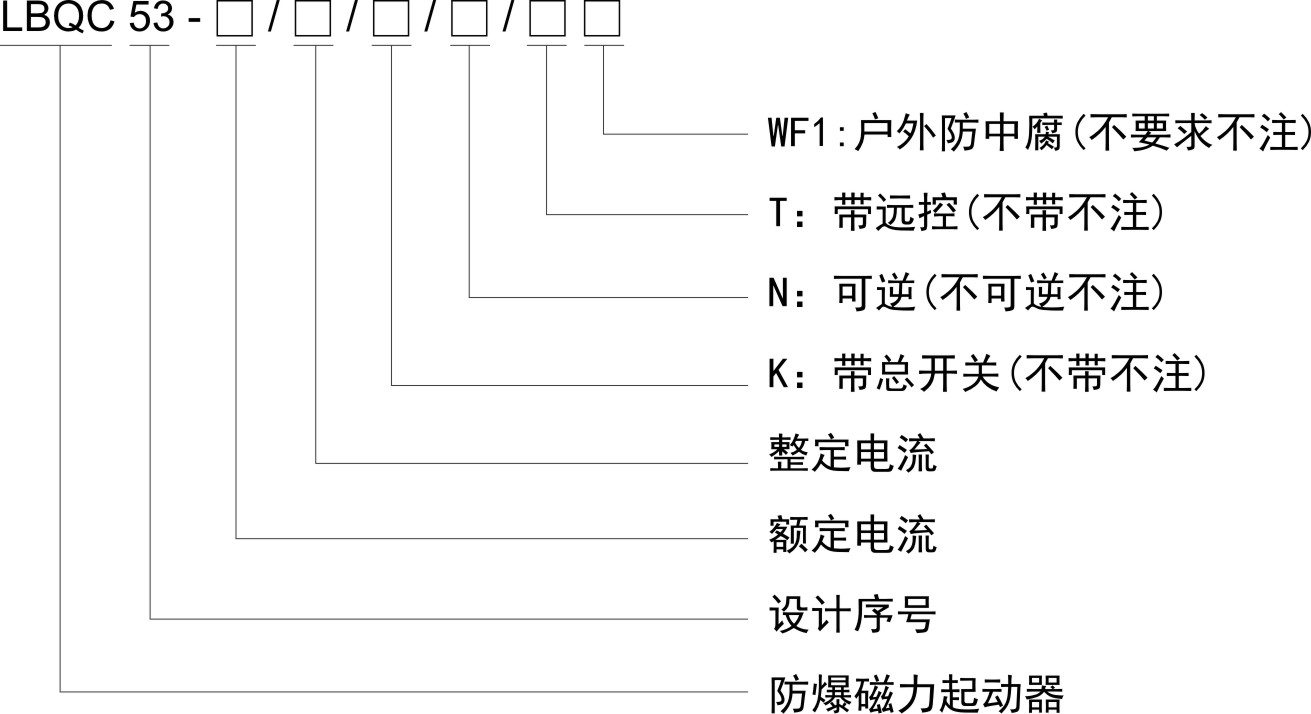

型号含义




产品特点


* 外壳采用 ZL102 铝合金压铸成型，表面高压静电喷塑；

* 内装交流接触器，热继电器，自复位万能转换开关，以及控制按钮，带总开关时还装有高分断小型断路器；
* 可控制交流 50HZ，380V 三相异步电动机的直接起动停止，并具有过载和断相及失压保护；
* 可带远控；
* 钢管或电缆布线均可。
* 最大电流可至 63A。



技术参数? LBQC53-□/□ （ⅡB）


主要技术参数

外壳材质 铝合金 HJ04DC海角论坛等级 Ex d e ⅡB T4 Gb
安装方式 挂? ? ?式 防护等级 IP65
额定电压 AC380V? 50/60Hz 进出线口方向 下进下出
额定电流 12A、25A、38A、65A、95A
内装原件 接触器、热继电器、接线端子、带灯按钮
执行标准 GB3836.1、GB3836.2、GB3836.3


常规规格选型列表

型号规格 控制电机最大功率（KW） 接触器额定电流（A） 热继电器整点电流调节范围（A） 出线口螺纹 电缆外径（mm）
LBQC53-10/□ 4 12 6.8～11 G3/4 φ10～φ14
LBQC53-20/□ 7.5 25 14～22 G3/4 φ10～φ14
LBQC53-40/□ 11 38 28～45 G1 φ12～φ18
LBQC53-60/□ 18.5 65 45～63 G1 1/4 φ18～φ26
LBQC53-100/□ 30 95 75～120 G1 1/2 φ22～φ32

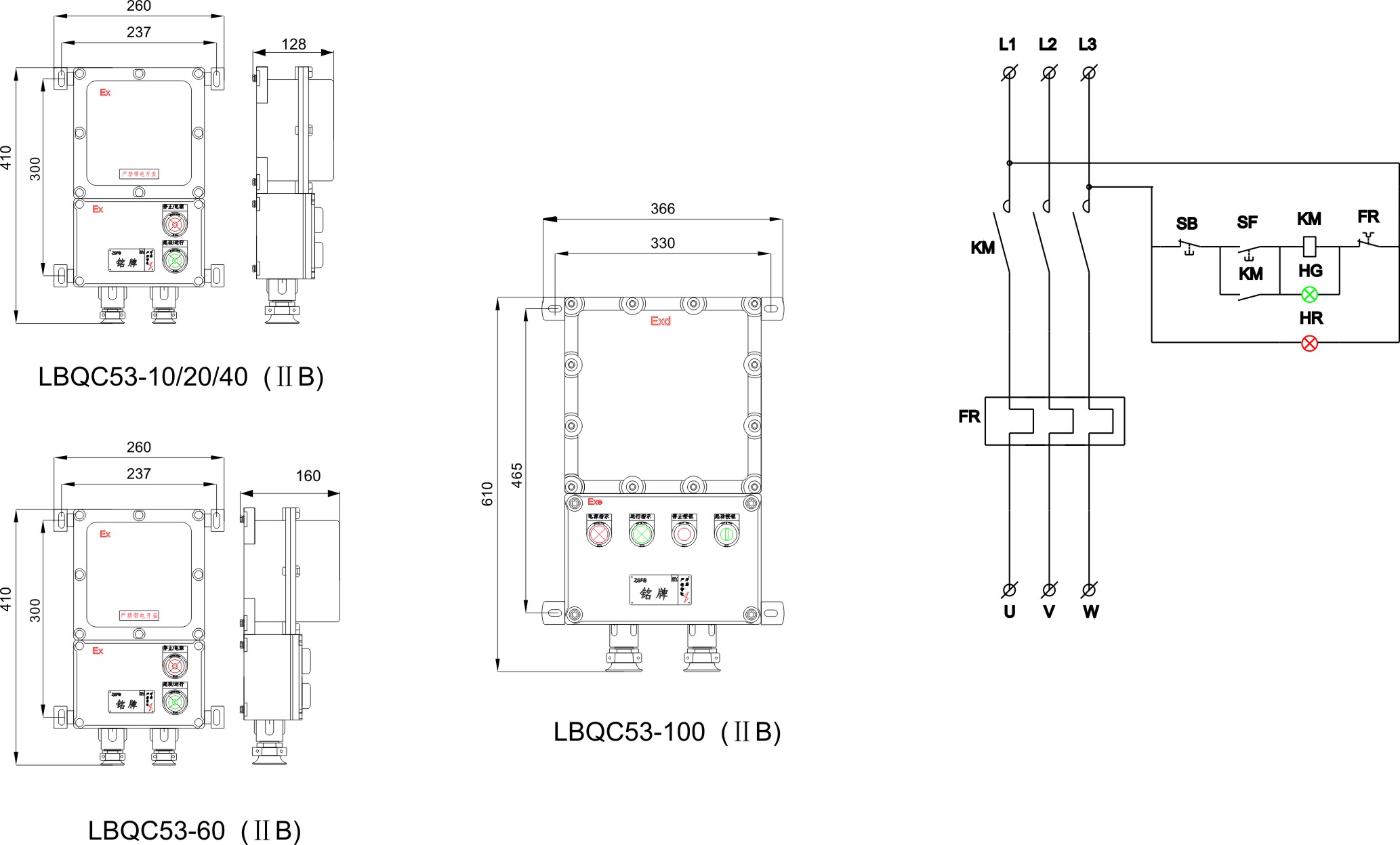

外形及安装尺寸举例






技术参数? LBQC53-□/□N （ⅡB）


主要技术参数

外壳材质 铝合金 HJ04DC海角论坛等级 Ex d e ⅡB T4 Gb
安装方式 挂? ? ?式 防护等级 IP65
额定电压 AC380V? 50/60Hz 进出线口方向 下进下出
额定电流 12A、25A、38A、
内装原件 接触器、热继电器、接线端子、带灯按钮
执行标准 GB3836.1、GB3836.2、GB3836.3


常规规格选型列表

型号规格 控制电机最大功率（KW） 接触器额定电流（A） 热继电器整点电流调节范围（A） 出线口螺纹 电缆外径（mm）
LBQC53-10/□N 4 12 6.8～11 G3/4 φ10～φ14
LBQC53-20/□N 7.5 25 14～22 G3/4 φ10～φ14
LBQC53-40/□N 11 38 28～45 G1 φ12～φ18

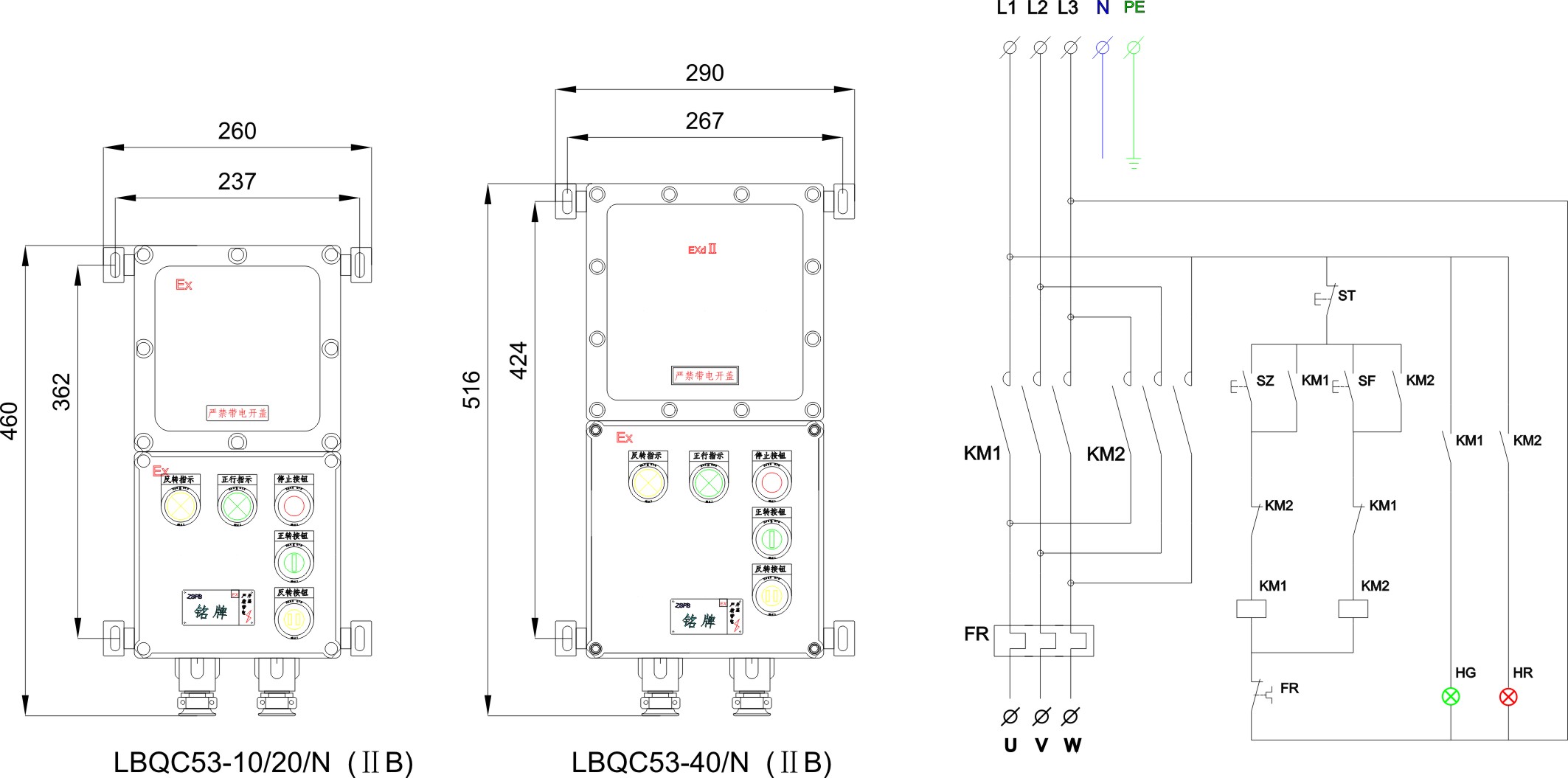

外形及安装尺寸举例






技术参数? LBQC53-□/□ （ⅡC）


主要技术参数

外壳材质 铝合金 HJ04DC海角论坛等级 Ex d e ⅡC T4 Gb
安装方式 挂? ? ?式 防护等级 IP65
额定电压 AC380V? 50/60Hz 进出线口方向 下进下出
额定电流 12A、25A、38A、65A、95A
内装原件 接触器、热继电器、接线端子、带灯按钮
执行标准 GB3836.1、GB3836.2、GB3836.3


常规规格选型列表

型号规格 控制电机最大功率（KW） 接触器额定电流（A） 热继电器整点电流调节范围（A） 出线口螺纹 电缆外径（mm）
LBQC53-10/□ 4 12 6.8～11 G3/4 φ10～φ14
LBQC53-20/□ 7.5 25 14～22 G3/4 φ10～φ14
LBQC53-40/□ 11 38 28～45 G1 φ12～φ18
LBQC53-60/□ 18.5 65 45～63 G1 1/4 φ18～φ26
LBQC53-100/□ 30 95 75～120 G1 1/2 φ22～φ32

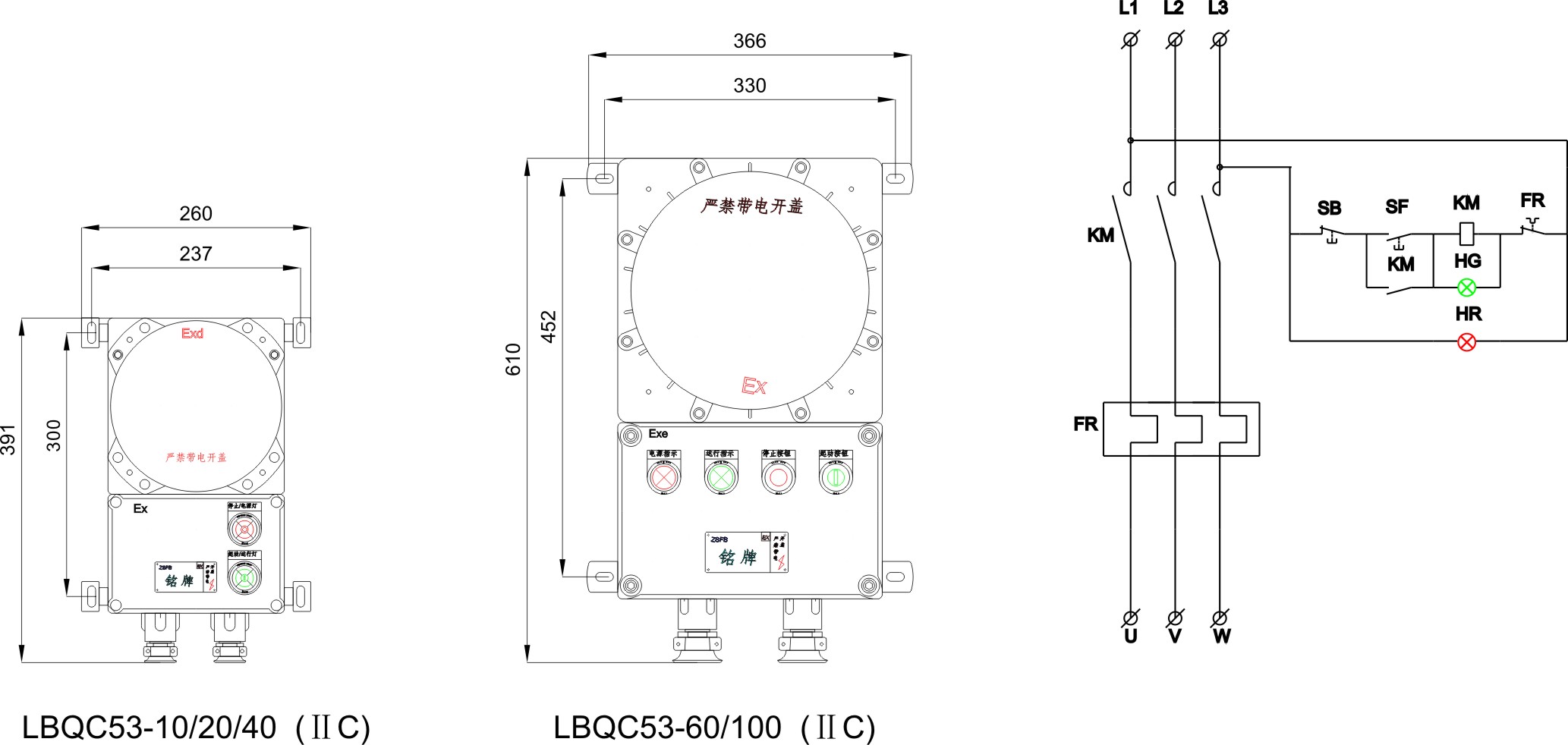

外形及安装尺寸举例






订货须知


> 请根据“型号规格含义”，注明所需产品具体型号规格和数量；
> 请注明HJ04DC海角论坛标志。
> 请注明热继电器脱扣电流整定值，如不注明出厂将整定为热继电器刻度的 3/4 处；
> 当所需参数与选型表不一致时请注明。
